SB系列管道过滤器概述

SB系列管道过滤器适用于石油、化工、轻工、食品等行业生产中的液体及气体物料，用以过滤其固体杂质。通常安装在泵、压缩机的入口或流量计前的管道上，以保护此类设备和仪表。过滤器也是增加产品纯度，净化气体的小型设备。其工作大原理是当流体进入过滤器时，过滤系统的过滤介质（滤网）阻挡流体中的固体杂质，达到净化的目的。

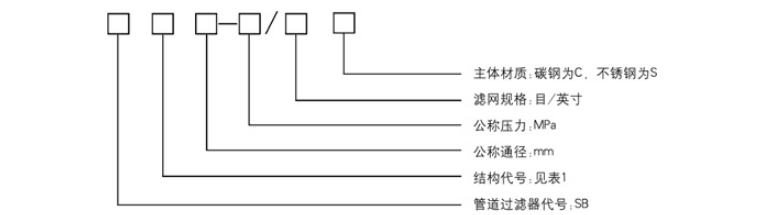

◎ 标记示例

　　1、公称通径100mm、公称压力1.6MPa、滤网规格80目/英寸，主体材质为碳钢的角式直通管道过滤器，则标记为:SBYⅠ100-1.6/80C

　　2、公称通径250、公称压力2.5MPa、滤网规格60目/英寸，主体材质为不锈钢的角式斜通管道过滤器，则标记为:SBJ250-2.5/60S

　　3、公称通径80、公称压力4.0MPa、滤网规格30目/英寸，主体材质为不锈钢的直通篮式过滤器，则标记为:SBLⅠ80-4.5/30S

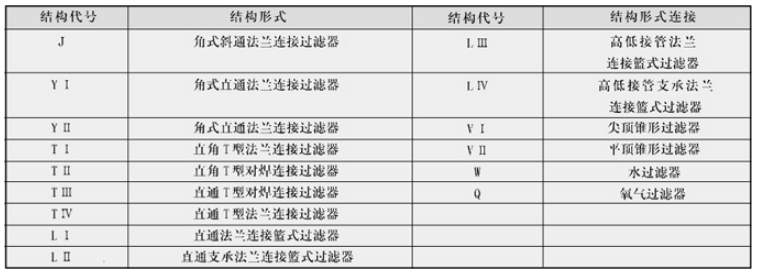

  表1

SBJ系列过滤器是在引进国外先进技术基础上,结合我厂多年生产过滤器的经验,研究开发成功的。结构采用斜接式，结构合理，操作简单，过滤面积大，压力损失小，清洗和更换滤网方便。使用时间长等优点。

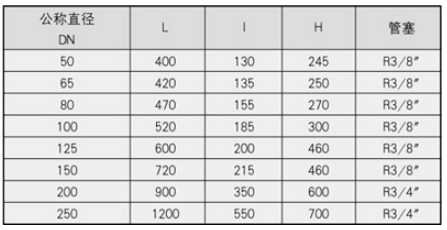

SBJ角式斜通法兰连接过滤器　　　　　　DN50-250、PN≤5.0MPa,(见图一、表2）

1、订货时请正确写清产品名称、型号、主要技术参数，介质名称及特性，法兰标准及规格、材质，滤网规格及其它特殊要求等。

　　2、本公司生产的管道过滤器，法兰是以化工部HG为标准，用户如采用其它法兰标准，请在合同中注明。

　　3、主体材质除用户特殊要求外，碳钢一般采用20钢，不锈钢一般采用ICr18Ni9Ti。

　　4、滤网材质除用户特殊要求外，一般采用ICr18Ni9Ti。滤网规格一般采用30目/英寸。当另有要求时，可按附表1选择其中的任一种规格。

　　5、我公司同时可以制造化学工业部工程建设标准HGJ532-91《化工管道过滤器》中的过滤器。

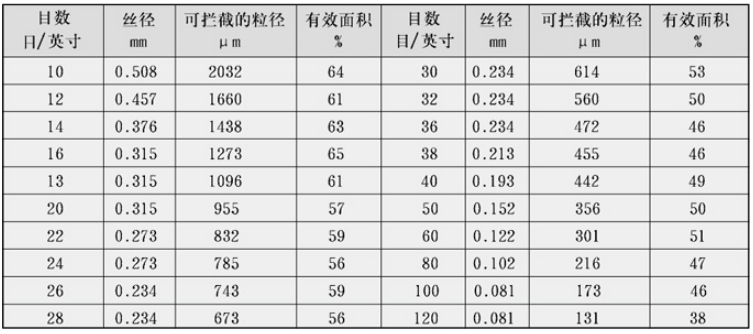

　　◎附表1
