ZJDLⅢ型反冲洗式自洁式过滤器

ZJDLⅢ型反冲洗式自洁式过滤器用于冶金、化工、石油、造纸、食品、采矿、电力、城市给水领域。诸如工业废水，循环水的过滤，乳化液的再生，废油过滤处理，冶金行业的连铸水系统、高炉水系统，热轧用高压水除鳞系统。是一种先进、高效且易操作的全自动过滤装置。

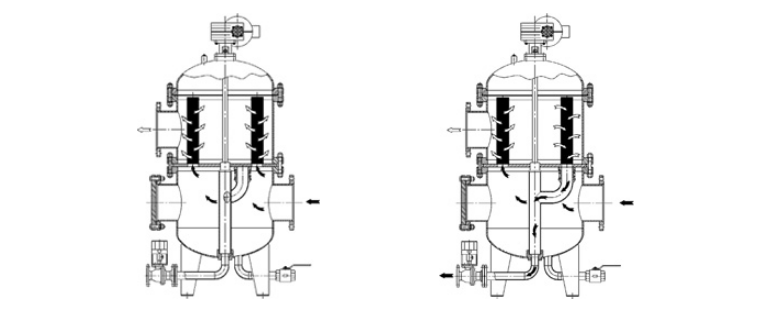

ZJDLⅢ型反冲洗式自洁式过滤器由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样利用了过滤空间，缩小了过滤器的体积，下腔内安装有反冲洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，然后从出口送出。

本过滤器滤芯采用Johnson楔形滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差达到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内壁上的杂质微粒随水流进入吸盘内并从排污阀排出。Johnson网使得滤芯里部产生喷射效果，杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束后，电机停止运转，电动排污阀关闭。整个过程中，物料不断流，反洗耗水量少，实现了连续化、自动化生产。

1、本过滤器减速机构采用NRV型减速机,外壳采用铝合金压铸结构,散热性好、噪声小、重量轻、承载能力大；

　　2、密封装置采用CVA62.1-85标准增强四氟双端面密封结构，密封性能好、使用时间长、承压能力强；

　　3、顶部设有自动排气阀，结构紧凑、启闭灵敏；

　　4、差压取样部分采用D520/7DD型切换差可调式差压控制器，信号反馈正确；

　　5、滤芯采用Johnson滤网，过滤面积大、压降小，反冲洗效率高；

　　6、滤芯花板采用304不锈钢，与反冲洗吸盘工作界面进行镜面处理；

　　7、反冲洗吸盘采用聚四氟乙烯结构及反冲洗吸盘自整机构，能确保吸盘与滤芯花板的长时间密封，增加了反冲洗效果；

　　8、本过滤器电气控制部分采用P L C可编程控制器，清洗模式采用差压控制、定时控制及手动控制并联模式，清洗程序采用定时定位模式，反洗耗水量小，清洗干净；

　　9、电控箱采用立柱式全透屏户外防水型结构；

1、公称直径：150、200、250、300、350、400、500、600、               5、切换差调节范围：0.035～0.15MPa

　　　　　　　　　700、800、900、1000、1200                                         6、反冲洗时间设定范围:1～24h

　　2、设计压力：1.0MPa(另外有1.6MPa和2.5MPa可供选用）                      7、压力损失：0.02～0.1MPa

　　3、过滤精度：(1)冲孔板结构：≥1000μm (2)复合编织                               8、工作方式:手动、自动

　　　　　　　　　网结构:≥25μm (3)Johnson楔形网：≥50μm                      9、电机参数：380V 50HZ

4、差压设定值调节范围：0.02～0.16MPa                                                 10、电机功率：0.15～2.2KW

                                                                    ZJDLⅢ反冲洗式自洁式过滤器

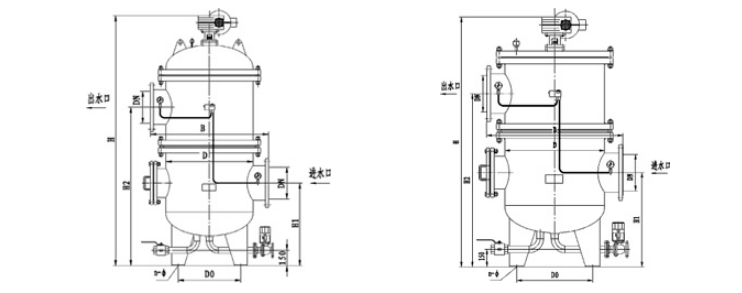

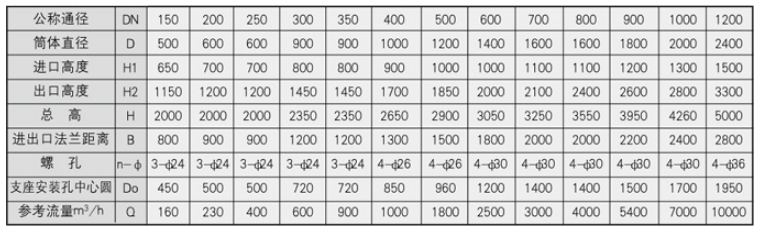

  注：本表外形尺寸按左上图( 封头结构）
