JHF型生水加热器高效换热器

普通列管式换热器因其结构简单，造价低廉，通用性强等得到了广泛的应用。但对高粘度物料进行换热操作，换热效率则显著降低，且由于管内存在较大的断面温度分布不均匀性，因而也会产生其他质量劣化问题。

针对这一难题，本公司长期跟踪相关动向，并与有关科研所合作攻关，成功开发出J H F型高效换热器。本系列换热器换热管采用静态混合元件，其总传热系数比普通换热器提高3-6倍。静态混合元件在传热方面的卓越表现已得到业内人士的一致认同。JHF型高效换热器的开发成功，再一次以实践证明了传热与传质的相似性理论。

JHF型高效换热器除具有一般列管式换热器的优点外，还具有以下特点：

● 传热效率普遍提高，尤其是对高粘度物料。
● 管内物料不存在断面温度分布不均匀性。
● 管程具有一定的自洁作用。
● 为达到相同换热效果，可降低传热温差而降低熵损，提高热能利用率。
● 为达到相同换热效果，可减少传热面积，减少装置占地面积。

J H F型高效换热器特别适用于对高粘度物料的换热操作，其粘度范围为50-500000cp。广泛应用于石油化工、食品工业和合成纤维方面。如PBT、PET 工聚丙烯晴、聚对苯二甲酸乙二酯等（详细设计、选型请与本公司联系）。

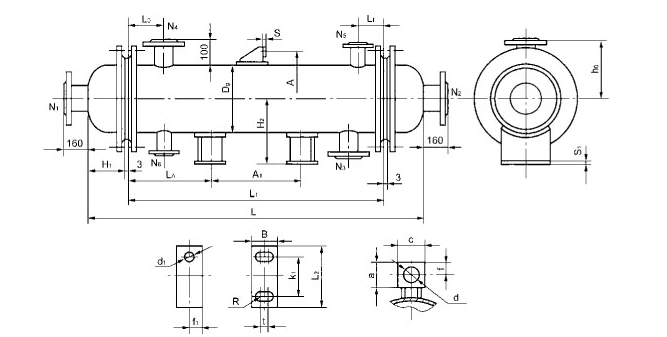

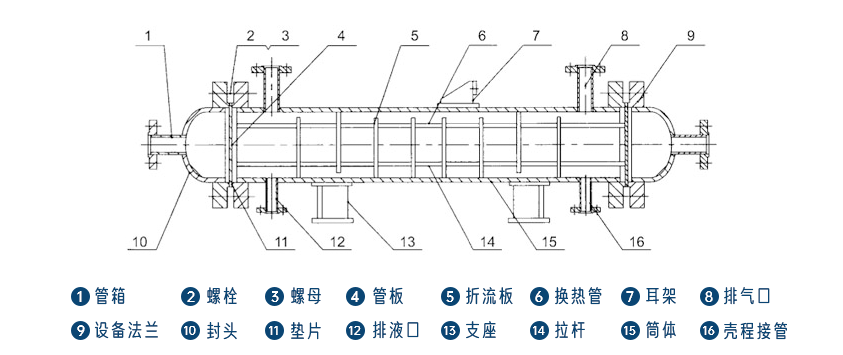

★注：1、本系列为固定管板式。
　　   2、换热管采用正三角形排列，按标准规定选用。
　　   3、折流板为弓形圆缺形，缺口位置上下型和左右型均可。
　　   4、壳程进口未设防冲板，如需要可在订货时提出。
　　   5、安装方式分立式和卧式。
　　   6、管子与管板采用焊接。
　　   7、本系列中设备法兰均为凹凸面法兰，接管法兰根据工艺计算选用或用户指定。

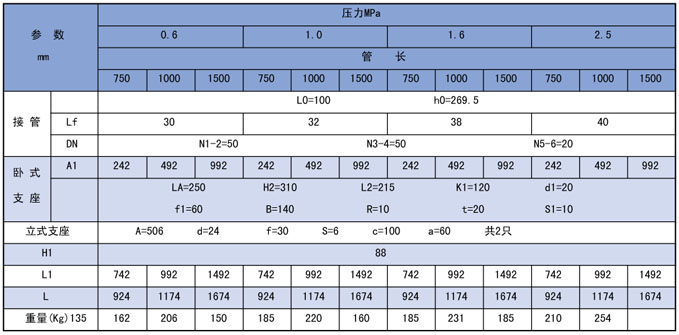

★注： 1、压力：0.6、1.0、1.6、2.5MPa四种（真空可按0.6MPa选用）
　　　2、温度：按材料许用温度选用，本系列设计温度为200℃，可按相关规定升温降压使用。
　　　3、材料：主要有16MnR、1Cr18Ni9Ti、Q235-A、0Cr17Ni12Mo2Ti。

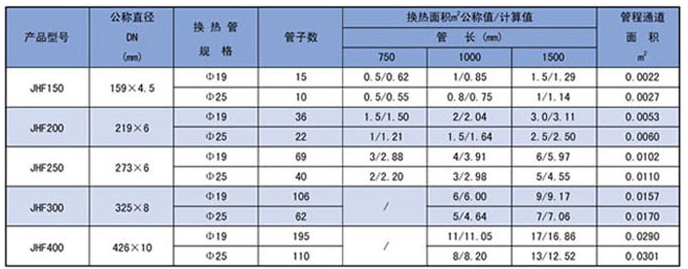

如公称直径为400，公称压力为1.0M P a，换热面积为9m2，换热管规格为φ19，材质：壳体为碳钢，其余为不锈钢的高效换热器，其型号表示为：JHF400-1.0-9II-CS

某厂P B T生产工艺中预缩聚换热器原用光管式换热器规格为21m2。采用高效换热器后，换热面积仅为3.6m2，节能增效明显。其物料参数如下：
1、管程：PBT预聚物比重1.1t/m3，粘度1400cp，比热0.65kcal/kg℃，导热系数0.106kcal/m.h.℃，流量15100kg/h，压力0.7MPa，结垢系数0.0002m2.h ℃/KJ，温度从240℃至242.5℃。
2、壳程：YD300导热油密度840kg/m3, 比热0.63kcal/kg℃,导热系数0.091kcal/m.h. ℃,粘度0.48cst , 温度从270℃降至267℃。

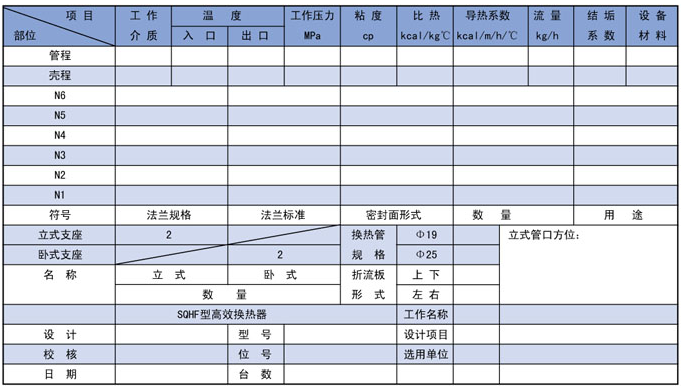

★注： 1、根据实际需要填写或选择表项。
　　　2、所有接管法兰均配对供应。
　　　3、特殊要求可另附图表及文字说明。
　　　4、除本系列外，本公司还可为客户设计、制造串联套管式高效换热器，效果十分理想。
