QS型汽水混合器

QSH型汽水混合器是我公司开发研制的新型节能环保产品。它是利用蒸汽与水直接混合将水加热，具有低噪声、无振动、热交换效率高、节省能源等特点，被广泛地应用在加热生活、生产用热水及热水除氧等系统中。长期运行实践证明，该产品使用效果良好，尤其经过我公司为用户配套供应的大小头、各种阀门、仪表、水泵、温控器等后，给用户带来极大的方便，同时保障了系统的正常运行。

该混合器主要由喷管、壳体、网板、垫圈等部分组成。被加热水通过呈拉伐尔状的喷管时，蒸汽从喷管外侧通过管壁上许多斜向小喷头喷入水中，两者在高速流动中瞬间良好混合，以达到加热的目的。调节蒸汽侧阀门（手动调节阀或电动调节阀），就可得到所需温度的热水

对于不同型号规格的混合器，为了加热不同温度的热水，在额定流量D1(th)下，所需蒸汽量D0(th)可由下式计算

    式中: C1—水在t1温度下的比热(KJ/Kg·℃）

C2—水在t2温度下的比热(KJ/Kg·℃)

t1—进入加热器的水温(℃）

t2—加热后的水温(℃)

i0″—进入加热器在压力Pc下饱和蒸汽热焓(KJ/Kg)

 表-Ⅰ及表Ⅱ分别列出开式系统和循环系统在额定进水流量及蒸汽为0.4MPa下，不同加热温度与蒸汽消耗量的关系，供用户选择加热器和复核汽源时参考。

（说明：蒸汽压力0.4MPa不一定是加热器运行的工况条件）。

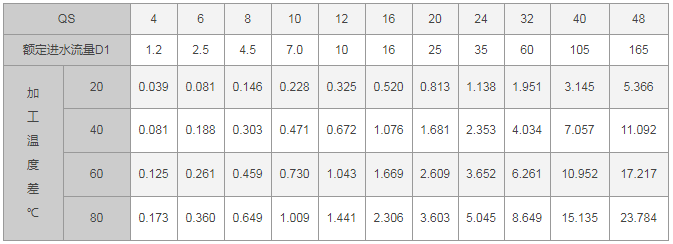

开式系统蒸汽消耗量表 (饱和蒸汽压力为0.4MPa)

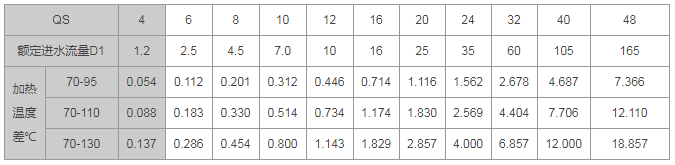

循环系统蒸汽消耗量表（饱和蒸汽压力为0.4MPa)

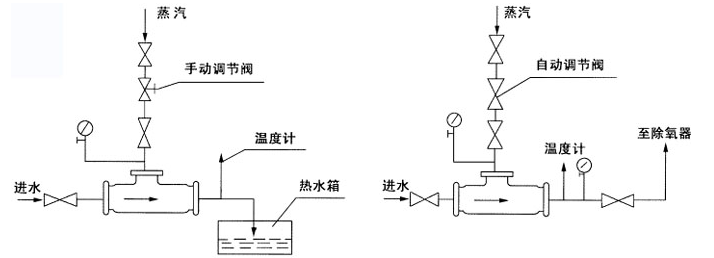

本混合器既可用于生活用热水（图二），预热除氧器的进水（图三），更可用于热水采暖系统。出水温度可采用自动控制，也可用手动控制，只需调节蒸汽侧阀门开启即可。
在高温热水采暖系统中，混合器应装在水泵出水侧，在低温热水（出水温度≤95℃）采暖系统中，混合器也可装在水泵进水侧。当动力源为蒸汽喷射泵时，本混合器只能安装在喷射泵的出水侧

(一）本设备的使用条件：

1、安装运行条件：进入混合器的蒸汽压力：P0 QS-4～QSH-24 P0≤1.6MPa QS-32～QSH-48 P0≤1.0MPa

2、良好运行条件

QS-8XD～QS-24 P1+0.05≤P0≤0.6MPa

QS-32XD～QS-48 P1+0.05≤P0≤0.35MPa

示中：P0——蒸汽工作压力(MPa) P1——进水压力(MPa) 对于QS-32～QS-48产品在循环系统中，如果进水压力较高（不能满足P1+0.05≤P0条件时），混合器应装设在水泵的吸水侧，采用热水循环泵，使之良好运行。

3、QS-32～QS-48，一般应在地面上设支架或支墩，其负载按500kg考虑，QSH-4～QS-24，一般装在插墙支架或其它金属支架上。

4、混合器系统中所用的阀门、安装的位置可参照图四及图五。

5、启停： a.在开式系统中，先开水侧阀门，后开蒸汽阀门；停止运动时，先关蒸汽侧阀门再关水侧阀门。 b.在循环系统中，一般水的管路阀门是常开的，开启，停水泵。因此投入使用时，先启动水泵，后开蒸汽阀门；停止时，先关蒸汽阀门，后停水泵。

6、对于经常停电的热水采暖系统，应在蒸汽管路上设置高温电磁阀，当有电时，电磁阀处于常开位置；当停电时，电磁阀处于关闭位置，自动截断汽源，保障系统安人一。

7、为了防止进入蒸汽管，蒸汽管靠近混合器处应装设止回阀。

8、水的压力损失：本混合器设在循环水泵出口侧，未加入蒸汽时，其压力损失为50KPa；当装在水泵入口侧，未加入蒸汽时，其压力损失0.15MPa左右。在加入温差△t≥20℃的蒸汽后，其压力损失为零。

9、采用过热蒸作热源时，为降低噪声，可采取逐级加热（分段加热）的方式或蒸汽减温等办法。

10、开始投入运行中，有轻微的水击现象，但很快即可自行消失。

11、在开式系统中，进水压力P1应≥1.0kg/cm2表压。当热源采用过热蒸汽时，应分段加热。

(二）应用范围：

1、用于热水采暖系统中，作加热设备，代替原面式（间接）换热器。

2、用于浴室加热热水，送入水箱，代替热水箱中原高噪声、强振动的蒸汽直接加热方式（花管）。

3、用于除氧器预热软水（热力除氧）

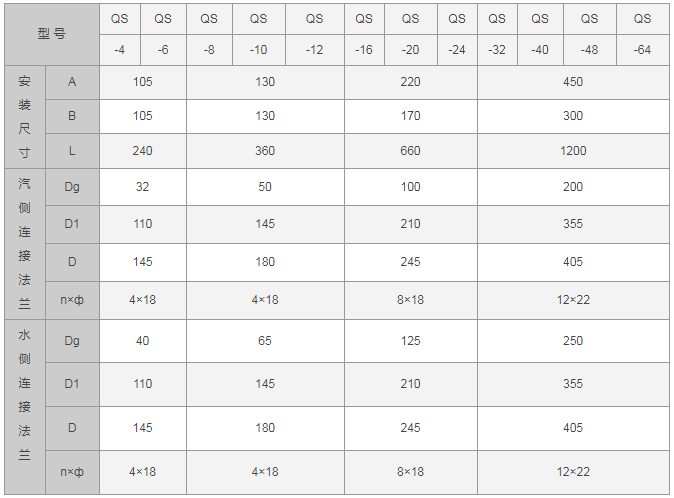

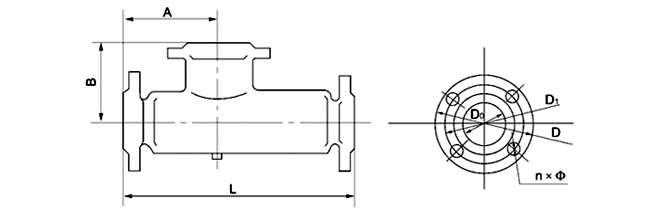

(三）安装方式：

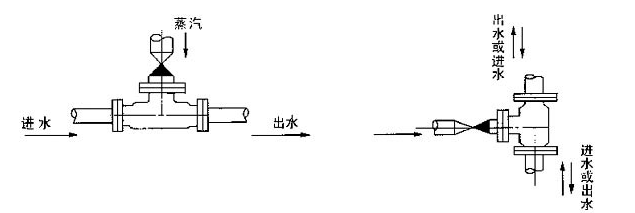

本设备采用水平或垂直安装均可，见图四及图五。对于QS-32～QS-48加热器，不宜垂直安装。

(四）在以电动泵为循环动力的热水采暖系统中，本加热器安装在水泵进水侧的条件：

1、加热器出口水温必须低于水泵入口压力下沸腾的水温，即不能使水泵入口之水汽化；

2、必须低于水泵本身允许的工作温度。
