呼吸阀

       呼吸阀是固定在储罐顶上的通风装置。使罐内压的处于正常状态，使罐内不会超压或超真空导致储罐遭受损坏，也可减少罐内液体挥发损耗。

　　根据国家《石油化工设计防火规范》（G B50160-92)的规定：“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”，而我国呼吸阀产品类型单一，还满足不了石油化工各部门的需要。为了解决上述问题，我公司研制开发W X型系列新产品。该产品具有类型多，结构紧凑、重量轻、通风量大、泄漏小等优点。产品有单呼阀、单吸阀、呼吸阀，各结构型式均可与阻火器组合构造，也可配制所需的接管。

       1、呼吸阀代号以WX表示，WXF为阻火呼吸阀代号。

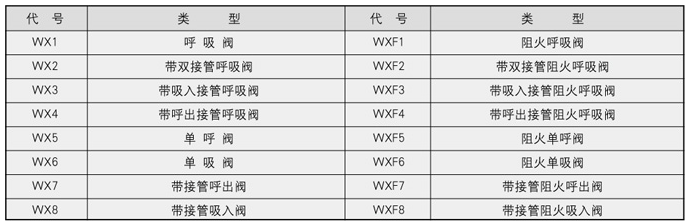

　　2、呼吸阀类型代号以吸入和呼出口有否接管来分类，共8种，见表1

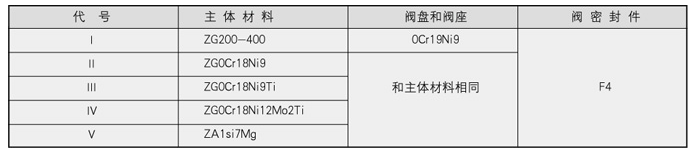

      3、表示主体材料见表2

       呼出压力：B、＋980Pa C、+1750Pa D、+4KPa E、+18KPa

　　呼入压力：B、-295Pa C、-295Pa D、-0.5KPa（操作压力指标也可以由用户设定）

　　使用环境温度：-30℃～60℃

      汽油、煤油、柴油、芳烃、硫、空气等，或其他石油化工物料，阻火类别的选用“H G J21-89”进行，选I I A或IIB级由用户设定。

      参照“SY7511-87”“GB5908-86”等标准进行制造和验收。

      注：法兰连接采用HG20592-97，PN1.0MPa，也可以根据用户需要，按HGJ、JB、ANSI-B16.5、JIS等其它标准进行制造。
