视镜是工业管道装置上主要附件之一，在石油、化工、食品、造纸等工业生产装置的管道中，能观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
|
|
|

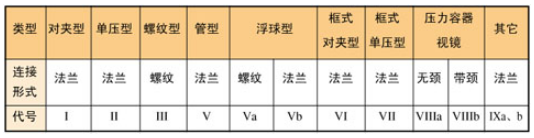

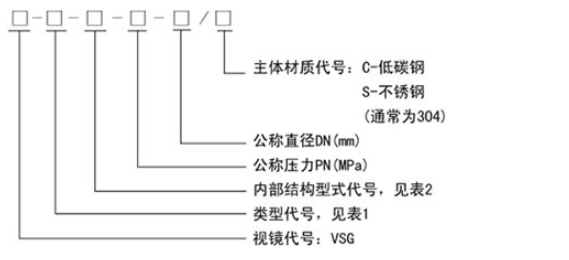

选择单压型法兰连接式视镜，内部结构摆板式，法兰公称压力为0.6MPa，公称直径80mm,主体材料为低碳钢。标记：SG-II-P-0.6-80/C。 表1
表2
★注：本表结构形式主要针对I型、II型和III型。
|
|
|

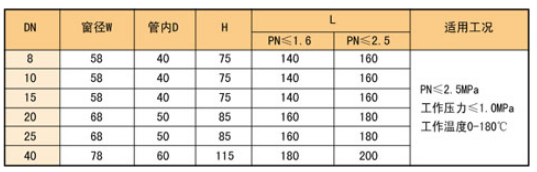

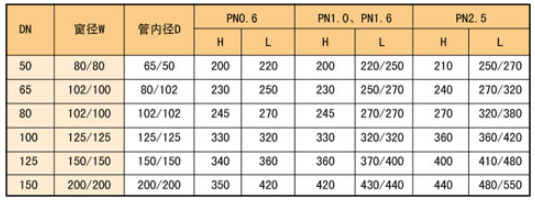

★注：分母为摆板式单压型视镜。工作压力≤1.0MPa,工作温度0-180℃。
★注：PN≤0.6MPa,工作压力≤0.3MPa,工作温度≤180℃。
★注：PN≤0.6MPa,工作压力≤0.3MPa,工作温度≤180℃。
★注：工作温度≤180℃。
★注：容器视镜参照HGJ501-501-86标准,工作温度≤180℃。
★注：工作温度≤180℃。
|
SG-I对夹型视镜
SG-II单压型视镜
SG-III全螺纹型视镜
SG-IV管型视镜
SG-Va螺纹连接浮球型视镜
SG-Vb法兰连接浮球型视镜
SG-VI框式对夹型视镜
SG-VII框式单压型视镜
SG-VIIIa容器视镜
SG-VIIIb容器带颈视镜
SG-IXa单压异径型视镜
SG-IXb单压三通型视镜
|
